電壓降的定義
當電流通過一個電路時，由于電線的電阻、電路中的部件和元器件產生的電阻等因素，都會使電路中出現電壓下降現象，這稱為電壓降。
測量電源起點處的電壓與終點處的電壓，兩者之差就是電壓降。
汽車線束端子壓接電壓降的產生原因
端子壓接是依靠銅絲和端子相互接觸來實現電傳導的。從微觀物理觀點來看，任何外觀光滑的固體表面都是粗糙的、凹凸不平的表面，因此銅絲和端子不是面接觸，是點接觸，其實際接觸面積大大小干目視的接觸面積。
金屬表面一般都覆蓋著氧化膜和其他種類的膜層，在實際接觸范圍內，只有部分被壓破的膜層或電壓擊穿的地方才能形成金屬與金屬的直接接觸，而大部分是通過膜層而相互接觸的，電流實際上只能從這些稱之為“導電斑點”的接觸點通過。當電流通過銅絲和端子傳導時，電流將集中流過那些極小的導電斑點，在導電斑點附近電流束發生收縮。由于電流束在導電斑點附近發生收縮，使電流流過的路徑增長，有效導電面積減少，因而出現局部的附加電阻，稱為“收縮電阻”或“集中電阻”用R1表示。
端子壓接電壓降主要由以下幾部分組成:R=RI+R2+R3
-
R1為收縮電阻，當銅絲和端子彼此接觸時，其表面不可能完整地接觸，微觀上是點與點的接觸。當電流由一個接觸件流向另一個接觸件時，電流線就受到收縮而產生阻力，因而產生的電阻就稱為收縮電阻。
-
R2為導體電阻，為端子和銅絲的歐姆電阻之和，其大小決定于端子和銅絲所選用的材料的導電率、截面積大小及長度尺寸，另外和溫度也有關系。
-
R3為膜層電阻，它是銅絲和端子表面上的粘著膜、薄膜所產生的電阻。
為什么需要進行電壓降測試？
通過電壓降測試，可以快速檢測到電壓降現象，并及時采取措施修復，從而確保電氣系統的正常運行。
01 判斷電路是否正常工作
測試電壓降可以判斷電路連接是否牢固、電路中的各部件是否正常工作、是否存在短路、斷路、接觸不良等故障。
02 預測故障發生
測試電壓降可以預測故障的發生，及時采取措施避免損失。
汽車線束端子壓接電壓降的測試方法及判定標準
2.1 QC/T 29106-2014 汽車低壓電線束技術條件

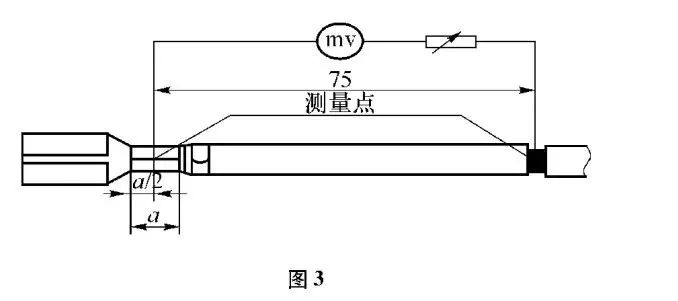

2.1.1端子電壓降測試方法如圖3所示，在端子與電線壓接處中間位置至電線75mm長的電線處的兩點間測量，扣除75mm長的電線電壓降后即為端子與電線壓接處的電壓降。當一個端子同時連接兩根或兩根以上由線時對各根電線分別施加電流以測量電壓降。
2.1.2電壓降判定標準端子與電線連接處的電壓降應不大于表1的規定。表1 QC/T29106電壓降判定標準
